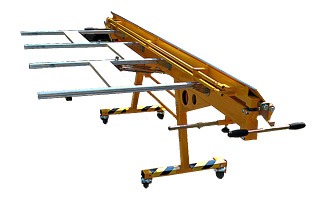

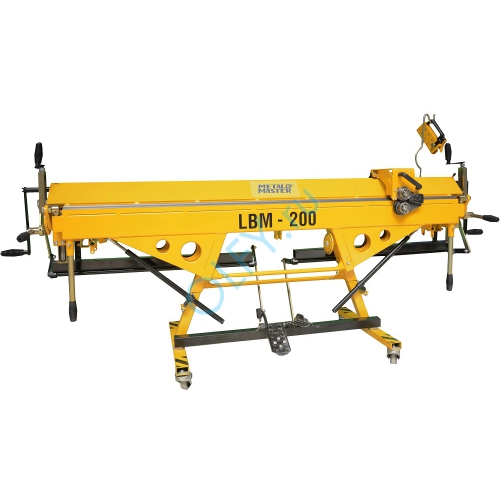

Листогиб MetalMaster EuroMaster LBM-250

Фиксаторы высоты прижима балки

Пример. Вам необходимо изготовить коробочку высотой 50 мм. загнутую на 90º с 4–х сторон, с металлической заготовки размером 500 мм х 500 мм. Ваши действия. Фиксатор высоты прижима балки нужно поднять и зафиксировать на высоте 50 мм.

С помощью угловысечнога станка или ножниц по металлу, заготовку подготовить к соответствующей формы (надрезать в углах).

Следующим шагом является изготовление из древесины или покупка металлического профиля, который будет выполнять функцию сегмента, высотой не менее 50 мм. и шириной не более 500 мм.

Располагаете заготовку между верхней и нижней траверсами, на заготовку кладете «Сегмент», зажимаете контролируя силу нажима верхней балки и осуществляете загиб детали на 90º.

Подобную процедуру осуществляете со всеми сторонами заготовки. Коробочка готова!!!

Дополнительная опция позволяет изготавливать короба с высотой бортика до 90 мм.

Данная опция поставляется на заказ (устанавливается на заводе) и способна частично заменить сегментный станок.

Эксцентриковый механизм прижимной балки

Быстрый прижим материала обеспечивает Эксцентриковый механизм прижимной балки

Высокое качество гибки и возможность остановить прижимную балку в любой точке обеспечивает ее вертикальный подъем.

Высота раскрытия до 90 мм

Высота раскрытия больше аналогов и составляет 90 мм. Это дает возможность удобно располагать заготовку с высокимибортами.

Усиливающие тяги

Вес станка (от 120 кг) значительно оптимизирован за счет перераспределения нагрузки на усиливающие тяги.

Высокое качество гибки всегда (без эффекта саблевидности и недогиба) - благодаря регулировке усиливающих тяг можно изменять прогиб всех трех балок.

Колеса рояльного типа с фиксаторами

Небольшой для проходных стальных листогибов такого типа вес станка в сочетании с установленными на опоры колесами рояльного типа позволяют легко перемещать листогиб.

Удобная и безопасная работа без смещения станка во время работы благодаря колесам с фиксаторами.

Жидкостный угломер

Для облегчения повторяемости гибки заготовок  на определенный угол станок комплектуется жидкостным угломером и ограничителем угла поворота гибочной балки, позволяющим предварительно установить до четырех вариантов угла поворота.

Ограничитель угла поворта гибочной балки

В дальнейшем можно легко выбрать один из установленных углов путем простого поворота ограничителя на одну позицию.

Выбранные варианты ограничителя можно перенастраивать на любой угол поворота гибочной балки в любое время.

Роликовый нож

Роликовый нож обеспечивает промышленное качество реза стали толщиной до 0,8 мм.

Роликовый нож обладает возможностью регулировок направляющих и режущих роликов и, в случае необходимости, может быть легко подогнан к станку.

Это удобно в случае необходимости покупки дополнительного ножа к листогибу.

Направляющей рельсой для роликового ножа служит прижимная балка листогиба.

Деревянная площадка для опоры

Деревянная площадка используется в качестве дополнительной опоры листогиба, а также служит теплоизолятором для оператора в случае работы на бетонном или земляном полу. Работать будет еще комфортнее!

Фронтальные ограничители

Фронтальные ограничители (упоры) используются для ускорения раскроя листа на полосы одинаковой ширины - ограничители выставляются на заданный размер. Подача листа с тыльной стороны станка осуществляется до упора листа в ограничитель. После зажима и отрезания заготовки ножом можно повторить операцию «продвижение-отрезание листа» необходимое число раз.

Стол задней поддержки с ограничителями подачи листа

Стол задней поддержки позволяет работать с широкими листами.

На кронштейнах стола задней поддержки расположены ограничители подачи листа и миллиметровая линейка.

Пользуясь ограничителями подачи листа можно значительно повысить производительность работы на станке по сравнению с гибкой по разметке заготовки.

Дополнительные ручки на гибочную балку

Дополнительными ручками для гибочной балки целесообразно воспользоваться в случаях, когда приходится работать с листом, который значительно выступает из станка, или когда станок рассчитан на длину листа 2,5 – 3 м.

Ножное управление движением прижимной балки

Ножное управление движением прижимной балкипозволяет значительно повысить производительность работ на листогибе.

При использовании ножного привода освобождаются руки оператора, что позволяет более быстро и точно размещать деталь в станке.

Фальцедогибающая машинка

Для качественного догиба заготовки до 180 градусов применяется фальцедогибающая машинка.

Использование фальцедогибающей машинки для догиба заготовки более удобно и технологично, чем использование для этой операции самого листогиба.

Простая и доступная фальцезакрывающая машинка бережет ресурс листогиба, предотвращая его ускоренный износ, который возникает при постоянном догибании гиба до 180 градусов с помощью гибочной балки.

Валок для радиусной гибки листа

Для изготовления желобов малого радиуса и отливов с плавным завершением используется валок для радиусной гибки листа.

Компенсатор гибочной балки

Снижает усилие гиба, повышает производительность станка. Полностью компенсирует усилие, необходимое для подъема гибочной балки. Особенно эффективен при высокой загруженности работника.
